케이블 설치자는 많은 도구를 사용합니다. 기본적인 수공구와 특수 테스트 장비가 필요합니다. 이러한 도구는 연결의 효율성과 신뢰성을 보장합니다. 이는 초기 설정부터 최종 테스트까지 케이블 설치의 모든 단계에서 중요합니다. 이러한 도구에 대해 아는 것은 이 작업에 필요한 정확성과 기술을 보여줍니다. 일부 MARSHINE 도구와 같은 고품질 도구는 큰 차이를 만듭니다.

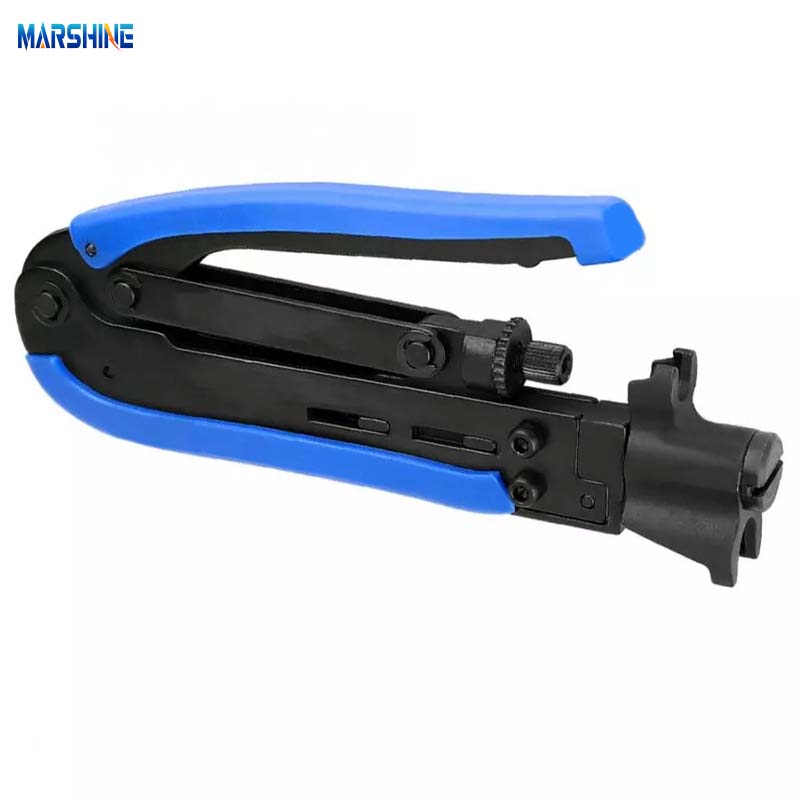

케이블을 정밀하게 자르고 준비해야 합니다. 케이블 절단기와 전선 절단기는 이를 위한 기본 도구입니다.케이블 절단기에는 더 큰 조와 더 긴 핸들이 있습니다.더 두꺼운 케이블의 경우. 와이어 커터는 얇은 와이어에 적합합니다. 전문 기술자는 깨끗하고 정밀한 절단을 위해 이러한 도구를 사용합니다. 케이블 크림퍼도 사용합니다. 이 휴대용 도구는 커넥터를 부착하여 전선과 케이블을 연결합니다. 전기 기술자는 전선을 빠르고 쉽게 종단하는 데 이것이 필수적이라고 생각합니다.

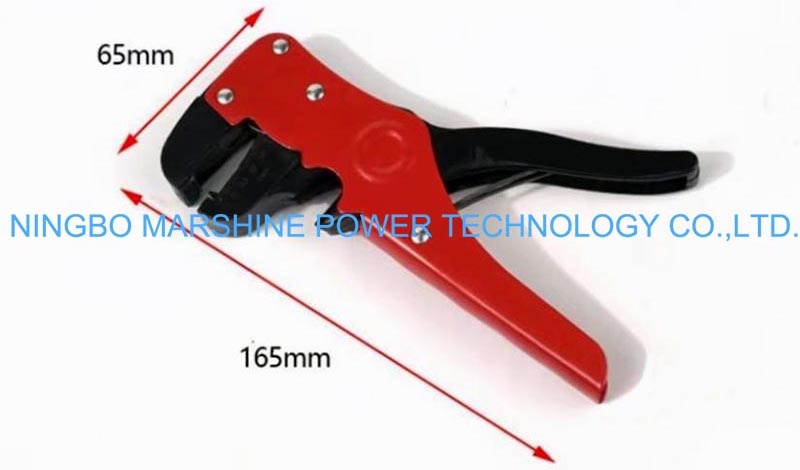

스트리핑 도구똑같이 중요합니다. 밑에 있는 전선을 손상시키지 않고 절연체를 제거해야 합니다. 와이어 스트리퍼의 산업 표준은 다음과 같습니다.SAE-AS5768. 이 표준은 도구와 블레이드의 품질을 보장합니다. 정밀 스트리핑 도구에는 종종 다음과 같은 특징이 있습니다.10단계 조정 휠. 이렇게 하면 매번 반복 가능한 결과를 얻을 수 있습니다. 신호, 전화, 데이터 케이블을 포함한 다양한 케이블 유형의 피복을 제거합니다. 2.5mm에서 11mm까지의 직경을 처리합니다. 일부 MARSHINE 도구는 이러한 종류의 정밀도를 제공합니다.
케이블을 준비한 후에는 올바르게 고정해야 합니다. 실외 설치의 경우 방수 도관을 사용할 수 있습니다. 습기와 물리적 손상으로부터 전선을 보호하기 위해 전선을 둘러쌉니다.PVC 도관은 부식에 강합니다., 지하 사용에 적합합니다. 또한 적절한 정격의 케이블을 선택하십시오. UF(Underground Feeder) 케이블은 직접 매설할 수 있도록 두꺼운 재킷을 가지고 있습니다. THWN 와이어는 도관 설치 시 물과 열에 강합니다.

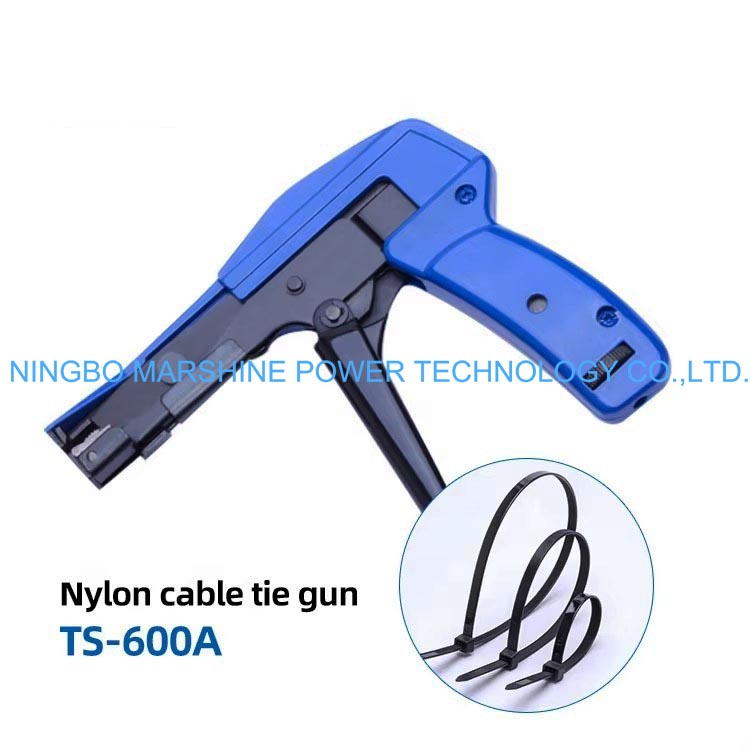

연결을 보호하려면 열수축 튜브를 사용하십시오. 가열되면 단단하고 방수 밀봉이 형성됩니다. 방수 전기 테이프는 연결부 주변에 추가 보호 기능을 추가합니다. 케이블 커버 및 보호 장치는 외부 요인으로부터 케이블을 보호합니다.견고한 케이블 보호 장치교통량이 많은 지역에서 케이블이 교차하는 사고를 방지합니다. 트레이와 같은 케이블 관리 시스템은 케이블이 손상되지 않도록 지원하고 보호합니다. 견고한 케이블 타이는 전기 케이블을 정리하고 관리하는 데 도움이 됩니다. 케이블을 지면에 매달면 바쁜 작업 공간에서 미끄러짐, 넘어짐, 추락을 방지할 수 있습니다.
또한 일반 유틸리티 및 측정 도구도 가지고 있습니다. 멀티미터는 핵심 진단 도구입니다. 당신은 그것을 사용합니다회로의 연속성을 확인하십시오.. 개방 회로를 찾는 데 도움이 됩니다. 과도한 저항을 감지할 수도 있습니다. 이는 접지에 대한 직접적인 단락 오류를 정확히 찾아냅니다. 표준 멀티미터는 많은 검사에 작동하지만 모든 것을 포착할 수는 없습니다. 특히 고전류 상황에서 매우 정확한 진단을 위해서는 특수한 밀리옴 미터가 필요할 수 있습니다. 이 도구는 저항을 보다 정확하게 측정하기 위해 더 많은 전류를 적용합니다.
케이블을 설치한 후에는 케이블이 올바르게 작동하는지 확인해야 합니다. 이를 위해서는 케이블 테스터와 인증자가 중요합니다. 식별하는 데 도움이 됩니다.해어짐이나 상처와 같은 물리적 손상. 부적절한 연결이나 결함이 있는 RJ45 커넥터 문제도 감지할 수 있습니다. 이러한 도구는 케이블 길이 제한을 준수하는지 확인하여 데이터 손실을 방지합니다. EMI(전자기 간섭)로 인한 중단도 진단합니다.
검증 테스터가 오류를 식별합니다.단선, 단락, 와이어맵 문제 등을 전기 펄스를 전송하여 해결합니다. 고급 검증 테스터는 TDR(Time Domain Reflectometry)을 사용하여 결함 위치를 찾아내고 케이블 길이를 결정합니다. 자격 테스터는 특정 속도로 데이터를 전송하는 케이블 네트워크의 능력을 평가합니다. 전송 속도를 측정하고 간헐적인 문제를 식별합니다. 인증 테스터는 TIA, IEC 및 ISO와 같은 산업 표준을 준수하는지 확인합니다. 전기 신호 및 파라메트릭 측정을 요구 사항과 비교합니다. 이러한 측정에는 케이블 쌍 간의 신호 결합을 측정하는 누화가 포함됩니다. Near End Crosstalk(NEXT), Far End Crosstalk(FEXT), Powersum NEXT 및 Alien Crosstalk를 볼 수 있습니다. 인증자는 신호 반사를 나타내는 반사 손실도 측정합니다.ISO 및 TIA 표준은 이러한 측정을 정확하게 정의합니다..
때로는 번들에서 특정 케이블을 찾아야 하는 경우가 있습니다. 톤 제너레이터와 프로브가 유용한 곳이 바로 여기입니다. 케이블의 한쪽 끝에 톤 제너레이터를 연결합니다. 전선을 통해 신호를 보냅니다. 그런 다음 증폭기 프로브를 사용하여 케이블 경로를 따라 해당 신호를 수신합니다. 이는 케이블을 추적하는 데 도움이 됩니다. 다음을 제공하는 톤 제너레이터를 선택하십시오.정확한 추적을 위한 강력한 신호 출력. 또한 연속성 테스트를 수행하고 라인 극성을 확인해야 합니다. 증폭기 프로브에는 가청 및 시각적 신호 표시기가 모두 있어야 합니다. 이를 통해 시끄러운 환경에서도 톤을 감지할 수 있습니다. 일부 프로브에는 어두운 공간을 위한 LED 토치가 포함되어 있습니다. 그러나 아날로그 솔루션은 신호 간섭이 심하거나 배선 시스템이 복잡한 환경에서는 한계에 직면하므로 사용자는 더욱 발전된 대안을 모색하게 됩니다.
보다 복잡한 설정, 특히 엔터프라이즈 수준 설치의 경우 고급 네트워크 테스터가 필요합니다. 이 도구는 다음을 제공합니다.와이어 매핑 기능핀 배열을 확인하고 배선 결함을 식별합니다. 신호 품질 테스트를 수행하여 실제 조건에서 케이블 성능을 평가합니다. 또한 속도와 대역폭을 확인하여 케이블이 지원할 수 있는 네트워크 속도를 확인할 수도 있습니다. PoE(Power over Ethernet) 테스트를 통해 케이블이 동시 데이터 및 전력 전송 표준을 충족하는지 확인합니다. 이 테스터는 현장 사용을 위해 견고하고 휴대 가능합니다. 그들감쇠, 누화, 대역폭과 같은 성능 지표를 측정합니다.. 일부마샤인 도구이러한 고급 기능을 제공합니다.
광섬유 케이블의 경우 특수 테스터를 사용합니다. OLTS(광 손실 테스트 세트) 테스트는 TIA 및 IEC 표준에 따른 광케이블 시스템 인증을 위한 필수 요구 사항입니다. 이 테스터는 측정합니다.삽입 손실(신호 전력의 감소). 이는 Tier 1 인증을 위한 가장 중요한 매개변수입니다. 또한 길이, 극성 및 반사율도 측정합니다. 반사율은 단거리 단일 모드 애플리케이션에 특히 중요합니다.
케이블 자체를 위한 도구 이상의 것이 필요합니다. 또한 설치 과정을 지원하고 안전을 유지하기 위한 장비도 필요합니다. 이러한 도구를 사용하면 케이블을 관리하고 자신을 보호하며 어려운 작업을 더 쉽게 수행할 수 있습니다.
성공적인 설치를 위해서는 올바른 케이블 라우팅이 중요합니다. 장애물, 열원, 날카로운 모서리를 피하기 위한 경로를 계획하고 항상 명확한 계획을 세워야 합니다. 이를 통해 효율성이 보장되고 향후 유지 관리가 더 쉬워집니다. 케이블은 자연스러운 선을 따라야 하며 구조를 위해 도관이나 트레이를 사용하는 경우가 많습니다. 제조업체의 권리를 존중하는 것을 잊지 마세요.굽힘 반경 지침손상이나 신호 손실을 방지하기 위해. 또한 전자기 간섭을 줄이기 위해 전원 케이블과 데이터 케이블을 분리합니다.
대규모 설치의 경우 다음을 사용할 수 있습니다.궤도, 사무실에 적합한 밀폐형 도관입니다. 케이블 트레이는 데이터 센터의 대형 케이블 묶음을 위한 개방형 플랫폼으로 더 나은 공기 흐름과 더 쉬운 접근을 제공합니다. 도관은 케이블이 손상되지 않도록 보호하고 전기 규정을 준수하는 데 도움을 줍니다. 벨크로나 케이블 타이로 적절하게 묶으면 처짐을 방지하고 물건을 깔끔하게 유지할 수 있습니다. 열 수축 라벨과 같은 체계적인 라벨링은 케이블을 빠르게 식별하는 데 도움이 됩니다. 이러한 관행케이블 수명 연장, 유지 관리를 더욱 단순화하고 시스템의 미래 경쟁력을 확보하십시오. 일부 MARSHINE 도구는 효율적인 케이블 관리에 도움이 될 수 있습니다.
귀하의 안전은 항상 최우선 사항입니다. 고소 작업 시 OSHA 규정에 따라 위치 확인 시스템이나 개인 추락 방지 시스템이 필요합니다.4피트지상. 이것은 당신이 필요하다는 것을 의미합니다카라비너, 커넥터, 안전벨트, 랜야드, 추락 방지 장치. 매일 사용하기 전에 항상 모든 등반 장비를 검사하십시오.
전기 위험을 처리할 때는 작업을 시작하기 전에 전원을 차단해야 합니다. 메인스위치와 차단기를 내린 후 사용하세요.잠금/태그아웃(LOTO) 절차우발적인 재통전을 방지하기 위해. 항상 전압 테스터를 사용하여 전기가 없는지 확인하십시오. 절연 장갑, 전기 안전화, 보안경 등 필수 개인 보호 장비(PPE)를 착용하세요. 매번 사용하기 전에 도구와 PPE를 검사하십시오. 이러한 단계는 아크 플래시 위험을 방지하고 안전한 작업 환경을 보장하는 데 도움이 됩니다.
전동 공구를 사용하면 작업이 훨씬 빠르고 힘들지 않습니다. 특히 배터리 기술의 발전리튬 이온 배터리, 즉 배터리 구동 도구가 이제 더 긴 작동 시간을 제공한다는 의미입니다. 이것은 당신에게 제공됩니다향상된 이동성 및 유연성, 코드 없이 원격 현장이나 좁은 공간에서 자유롭게 작업할 수 있습니다. 예를 들어, 무선 케이블 절단기는 속도와 효율성을 높여 몇 초 만에 절단을 수행합니다. 또한 신체적 긴장을 줄여 피로와 부상을 예방합니다. 깨끗하고 일관된 절단을 얻을 수 있으며 이는 적절한 절단에 필수적입니다. 최신 무선 도구에는 자동 칼날 수납과 같은 안전 기능도 내장되어 있습니다.
도관을 통해 두꺼운 케이블을 당기려면 특수 보조 장치가 필요합니다. 다음과 같은 도구견고한 사분면 블록 및 프리미엄 캡스턴부드러운 90도 케이블 당김을 도와줍니다. CableGlider 삼각대와 확장 프레임은 확장된 도달 범위를 지원합니다. 앰프형 장력계는 당김 장력을 실시간으로 모니터링합니다. 힘든 당김을 위해 IWRC 고강도 와이어 로프나 비틀림 방지 로프를 사용할 수도 있습니다. 일부 MARSHINE 도구는 이러한 까다로운 작업에 대한 강력한 솔루션을 제공하여 설치가 효율적이고 안전하도록 보장합니다.
포괄적인 툴킷은 성공적인 고품질 케이블 설치에 매우 중요합니다. 각 도구는 중요한 역할을 합니다. 이는 케이블 시스템의 기능성, 안전성 및 수명을 보장합니다. 이러한 도구를 사용하면 케이블 설치자로서의 전문성과 기술을 효과적으로 보여줄 수 있습니다. 안정적인 연결이 가능해졌습니다!
당신은전체 도구 세트. 단일 도구가 "가장" 중요하지는 않습니다. 각각은 안정적이고 안전하며 오래 지속되는 케이블 연결을 만드는 데 도움이 됩니다.
전문 테스터를 사용하여 케이블 시스템이 완벽하게 작동하는지 확인합니다. 숨겨진 문제를 찾아내고 네트워크가 모든 성능 표준을 충족하는지 확인합니다. 이는 품질을 보장합니다.
항상 장갑이나 보안경과 같은 PPE를 착용합니다. 전원을 분리하고 잠금/태그아웃 절차를 사용하십시오. 매일 장비를 검사하세요. 언제나 고객님의 안전이 최우선입니다!
