방지 방지 스위블 조인트

Model:SLX-0.5

저렴한 가격의 대규모 중국 회사 공급 도체 설치 도구 인 Marshine의 긴장 상태에서 케이블의 비틀기 및 엉킴을 방지하기 위해 엔지니어링 된 Marshine Anti-Twist Swivel Joint는 부드럽고 안전하며 효율적인 전원 라인 설치를 보장 할 수있는 고성능 연결 도구입니다. 정밀 베어링과 고강도 구조를 통해 스위블 조인트는 상당한 기계적 부하를 견딜 수있는 동시에 정렬을 유지하며 케이블 풀링 및 도체 스트링 작업에 이상적입니다.

문의 보내기

제품 설명

케이블 당기기 응용 프로그램을 위해 설계된이 마시는 마시 니트 스위블 조인트는 비틀림 응력을 제거하여 부하 무결성을 유지하면서 매끄러운 360 ° 회전을 보장 할 수 있습니다. 케이블 비틀림, 꼬임을 방지하도록 설계된이 조인트는 케이블 표면을 보호하고 시공 시간을 줄일 수 있습니다.

제품 매개 변수

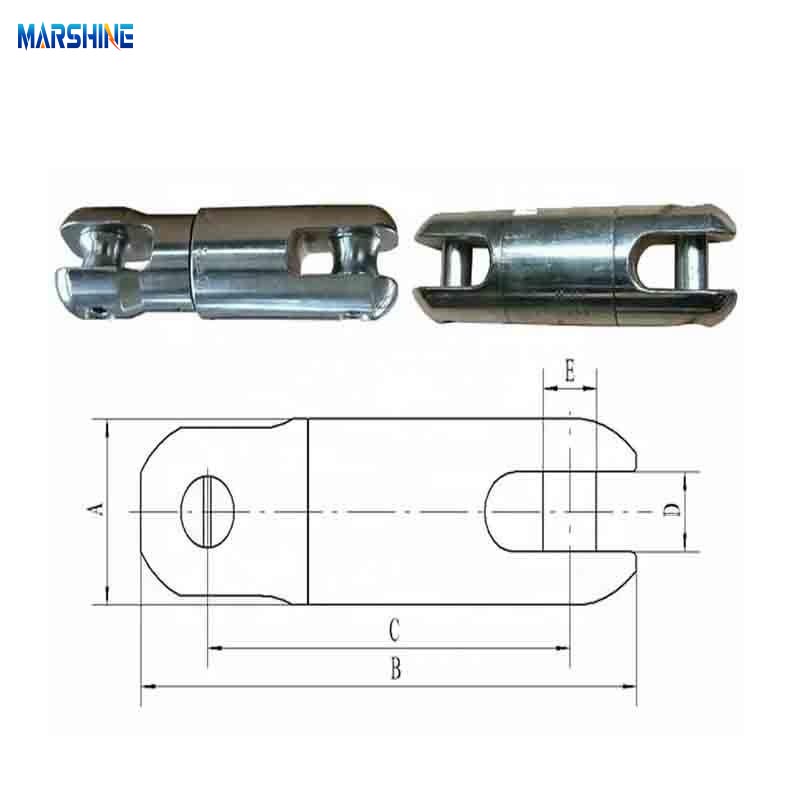

항목 번호	모델	주 크기 (mm)					정격 하중 (KN)	체중 (kg)
항목 번호	모델	A	B	C	D	E	정격 하중 (KN)	체중 (kg)
17121	SLX-0.5	19	61	40	8	9	5	0.2
17122	SLX-1	30	100	70	12	13	10	0.4
17123	SLX-2	35	120	90	14	14	20	0.55
17124	SLX-3	37	129	95	16	16	30	0.65
17125	SLX-5	42	154	116	18	17	50	1.5
17125a	SLX-6.5	51	185	140	20	19	65	2.0
17126	SLX-8	57	220	165	24	22	80	2.4
17126y	SL80Y	57	207	152	24	20	80	2.4
17127	SL130	62	248	192	26	24	130	3.5
17128	SL180	75	194	222	26	26	180	7.2
17129	SL250	85	331	251	30	30	250	10.6
17130	SL250Y	80	323	243	30	30	250	8.0
17130a	SL320	85	346	264	38	30	320	9.7
17130d	SL400	100	383	193	43	33	400	17

제품 기능

마시 킨 방지 스위블 조인트는 니켈 도금 마감 처리 된 경화 강철 합금으로 만들어졌으며, 중요한 리프팅 작업을 위해 최대 5 : 1의 안전 계수로 무거운 하중을 견딜 수 있습니다. 밀봉 된 정밀 베어링을 사용하면 높은 인장 하중에서 부드럽게 회전 할 수 있습니다. 이 조인트는 케이블 변형 또는 토크 축적을 방지하기 위해 원활한 360 ° 움직임을 달성 할 수 있으며, 컴팩트 한 설계 및 가벼운 무게로 인해 공중, 지하 및 타워 응용 프로그램에 쉽게 작동하도록 적용 할 수 있습니다.

제품 응용 프로그램

우리의 Marshine Anti-Twist Swivels는 OPGW, ACSR 및 광섬유 케이블의 오버 헤드 전송 라인 구성을 위해 트랙션 클램프, 윈치 및 지불 블록과 함께 사용할 수 있습니다. 일반적으로 변전소 케이블 설치, 해상 크레인 운영 및 잠수함 케이블 레이어링, 풍력 터빈 블레이드 및 설치 시스템, 포트화물 처리 및 조선소 윈치 부품 또는 채굴 호이스트 및 중장비 케이블 관리에 일반적으로 사용됩니다.
